PS4 sérült HDMI csatlakozó cseréje
Ennél a PS4 Fat konzolnál a HDMI csatlakozó fizikai sérülése okozott képhibát. A deformálódott belső érintkezők miatt a HDMI-kábel már nem tudott stabil kapcsolatot létrehozni a konzollal. A hibás aljzat eltávolítása és az alaplapi csatlakozási pontok ellenőrzése után új HDMI csatlakozó került a helyére, amellyel helyreállt a megfelelő képkimenet.
Hibajelenség
A PS4 bekapcsolt és elindult, a televízión azonban nem jelent meg megfelelően a kép. A HDMI-kábel mozgatására a kapcsolat időnként létrejött vagy megszakadt, ami már mechanikai eredetű problémára utalt.

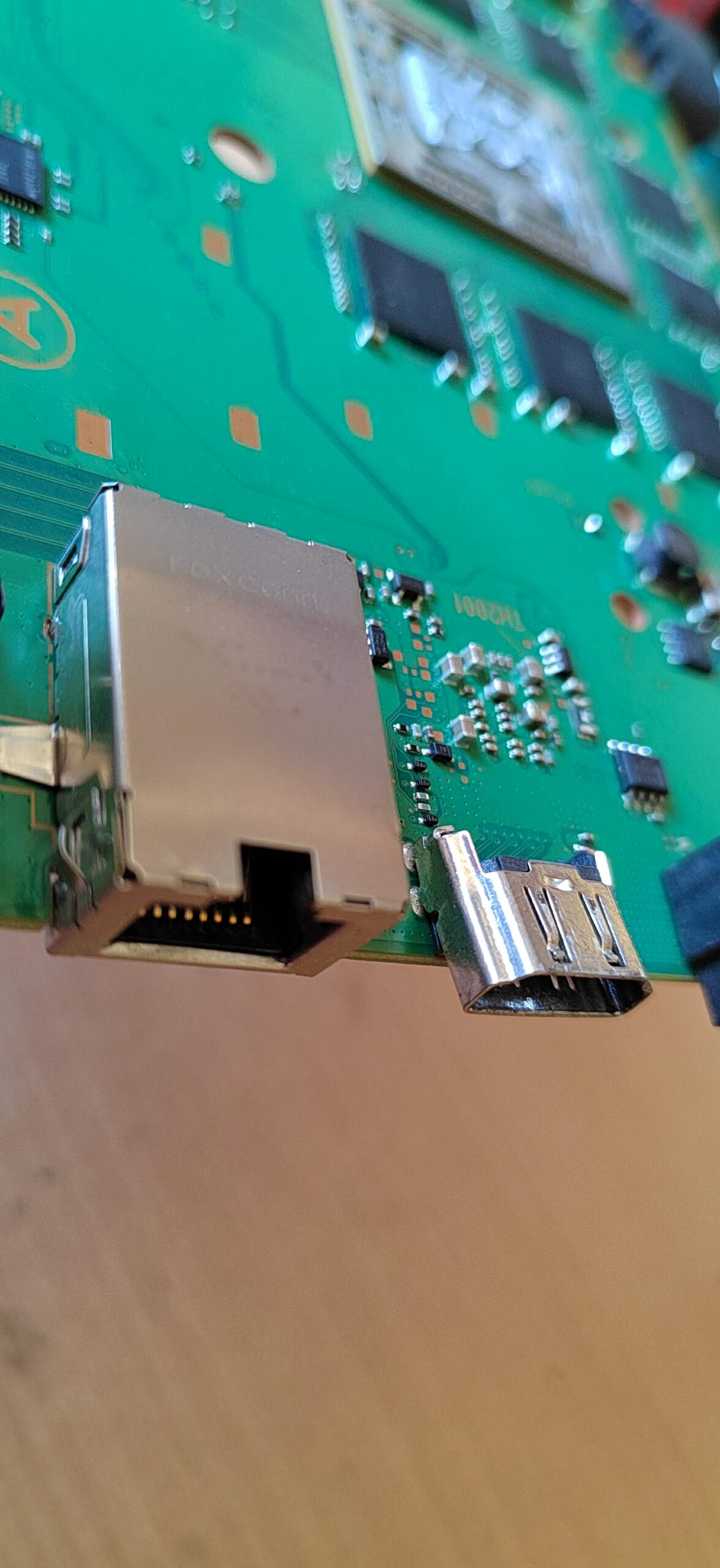

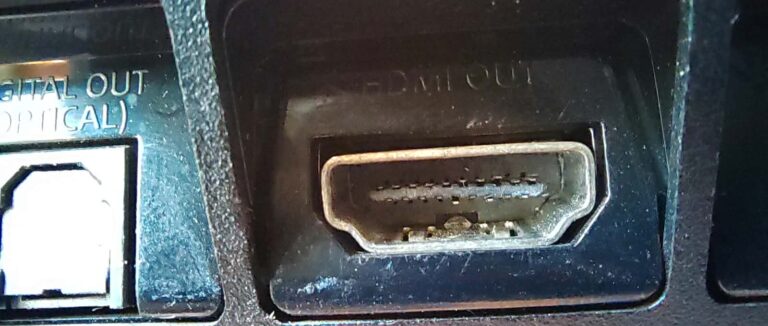

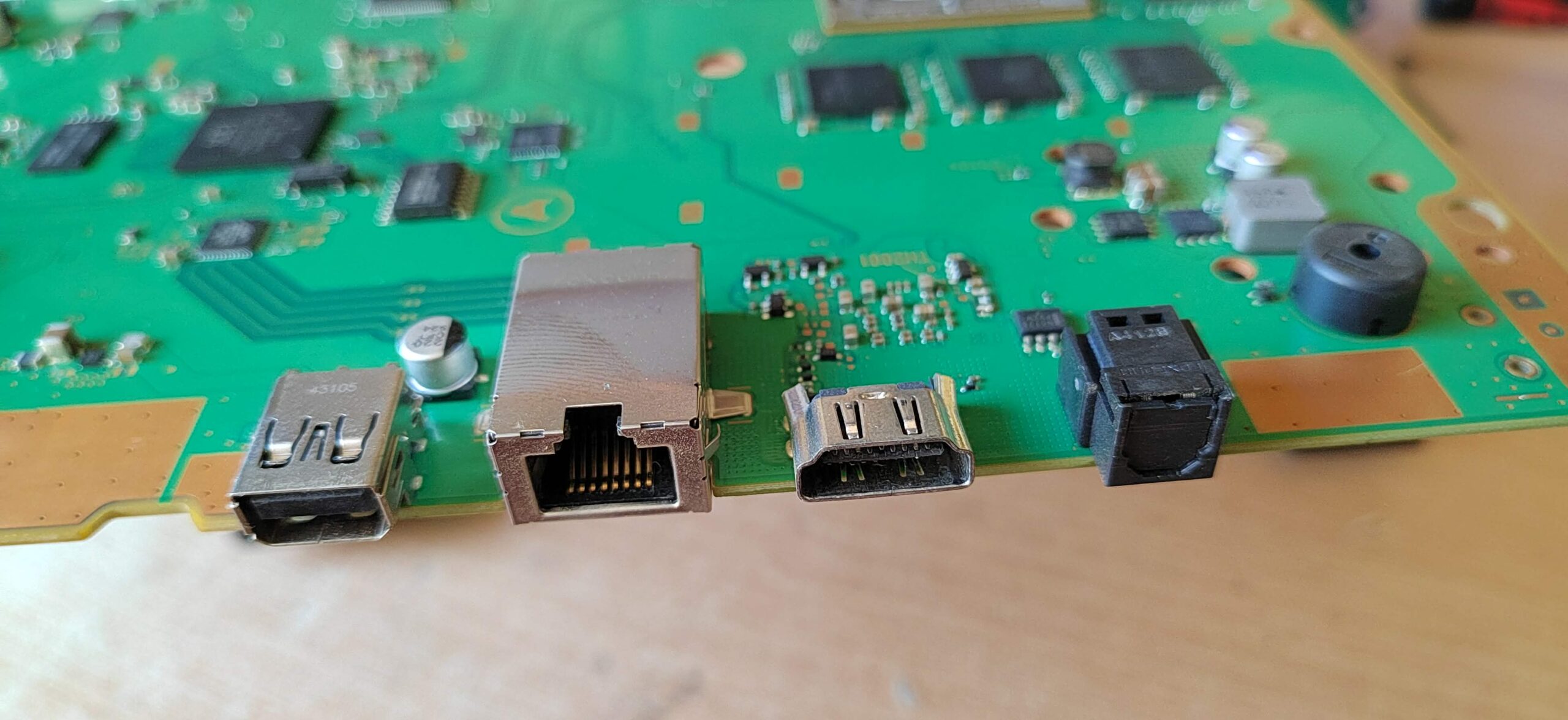

A csatlakozó közelebbi vizsgálatakor láthatóvá vált, hogy az aljzat belső része és érintkezői megsérültek, ezért a HDMI-kábel nem tudott megfelelően csatlakozni.
Szétszerelés és állapotfelmérés

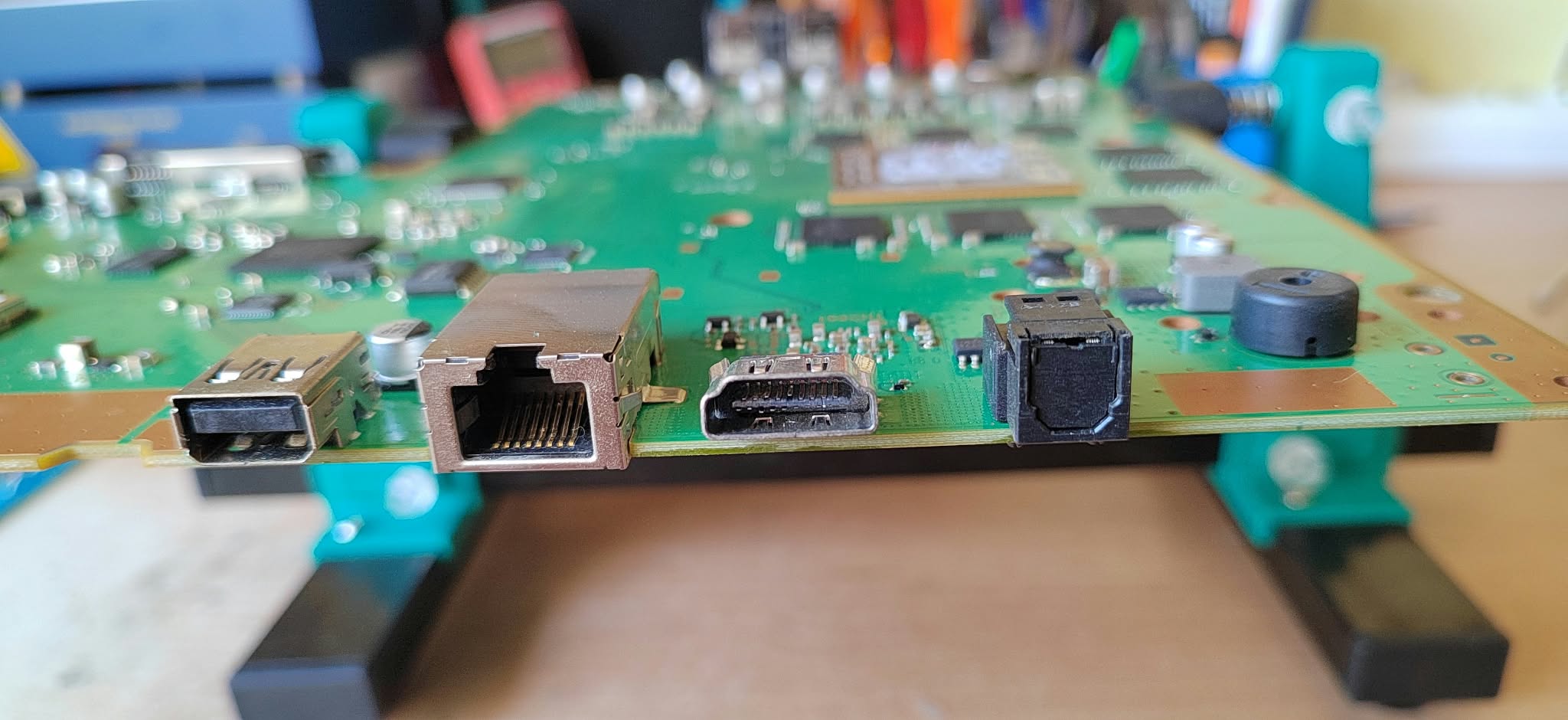

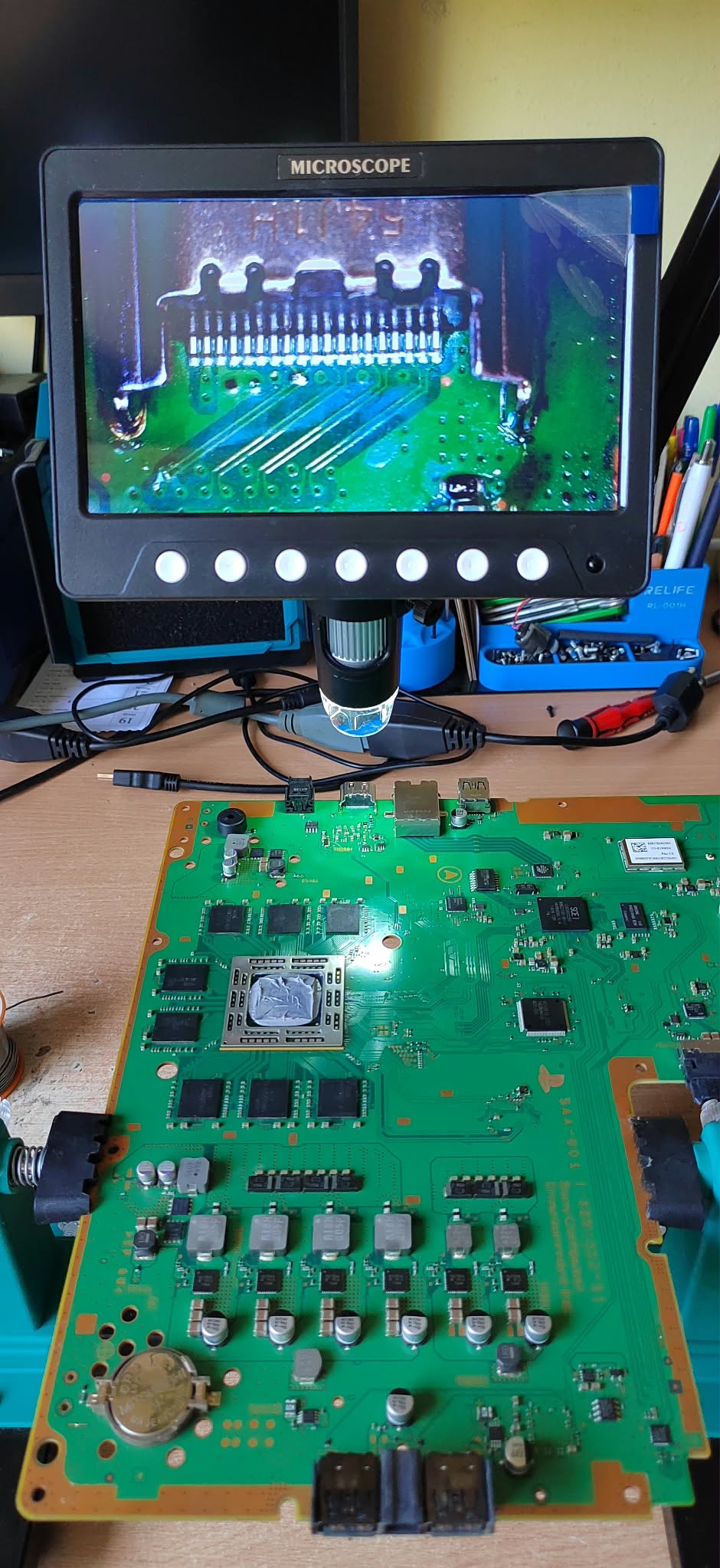

Az alaplap kiszerelése után mikroszkóp alatt is megvizsgáltuk a HDMI csatlakozó környezetét. A hiba magára a fizikailag sérült aljzatra vezethető vissza, ezért annak cseréje vált szükségessé.
A javítás szempontjából fontos volt az alaplapi forrasztási pontok és vezetősávok állapotának ellenőrzése is, mivel egy erősen megfeszített vagy sérült HDMI csatlakozó ezeket is károsíthatja.
A javítás és felújítás folyamata

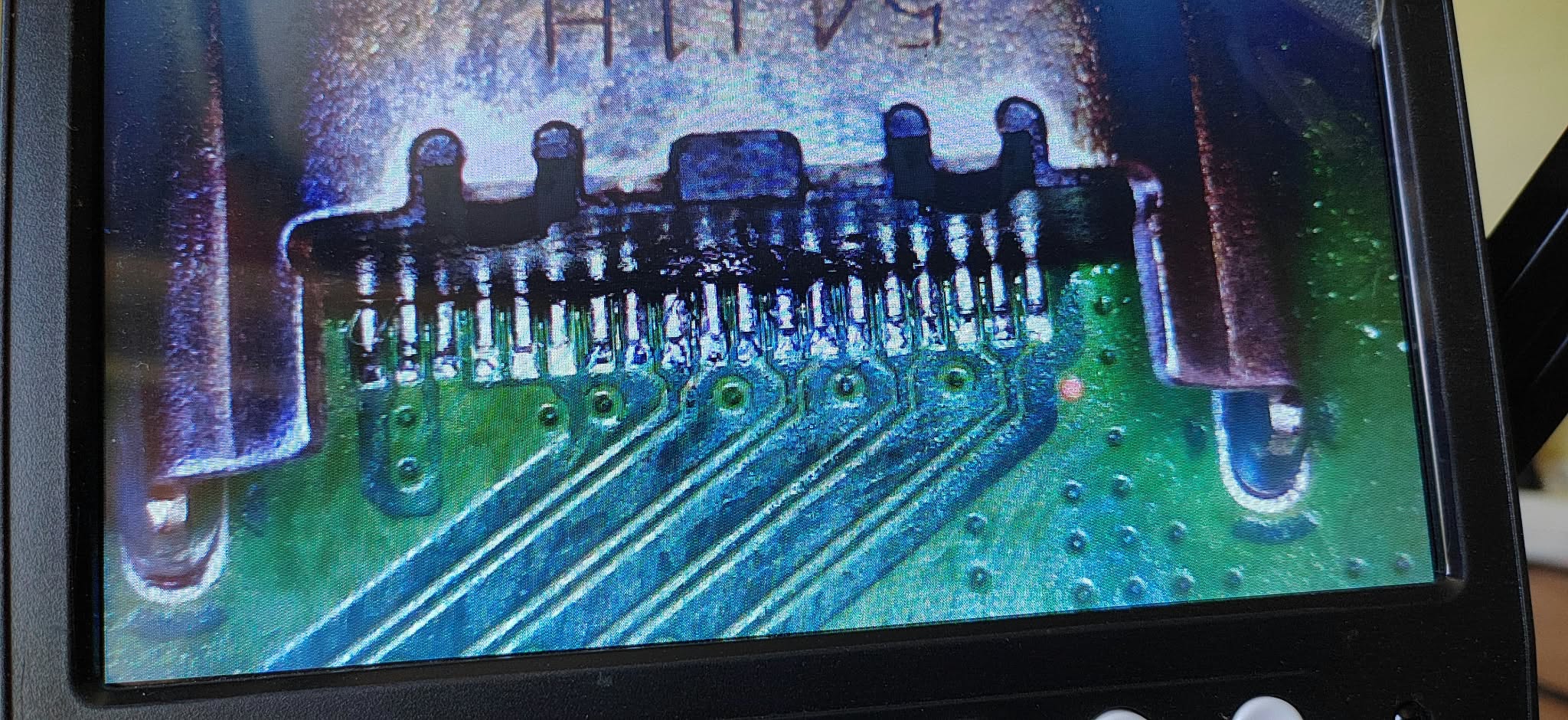

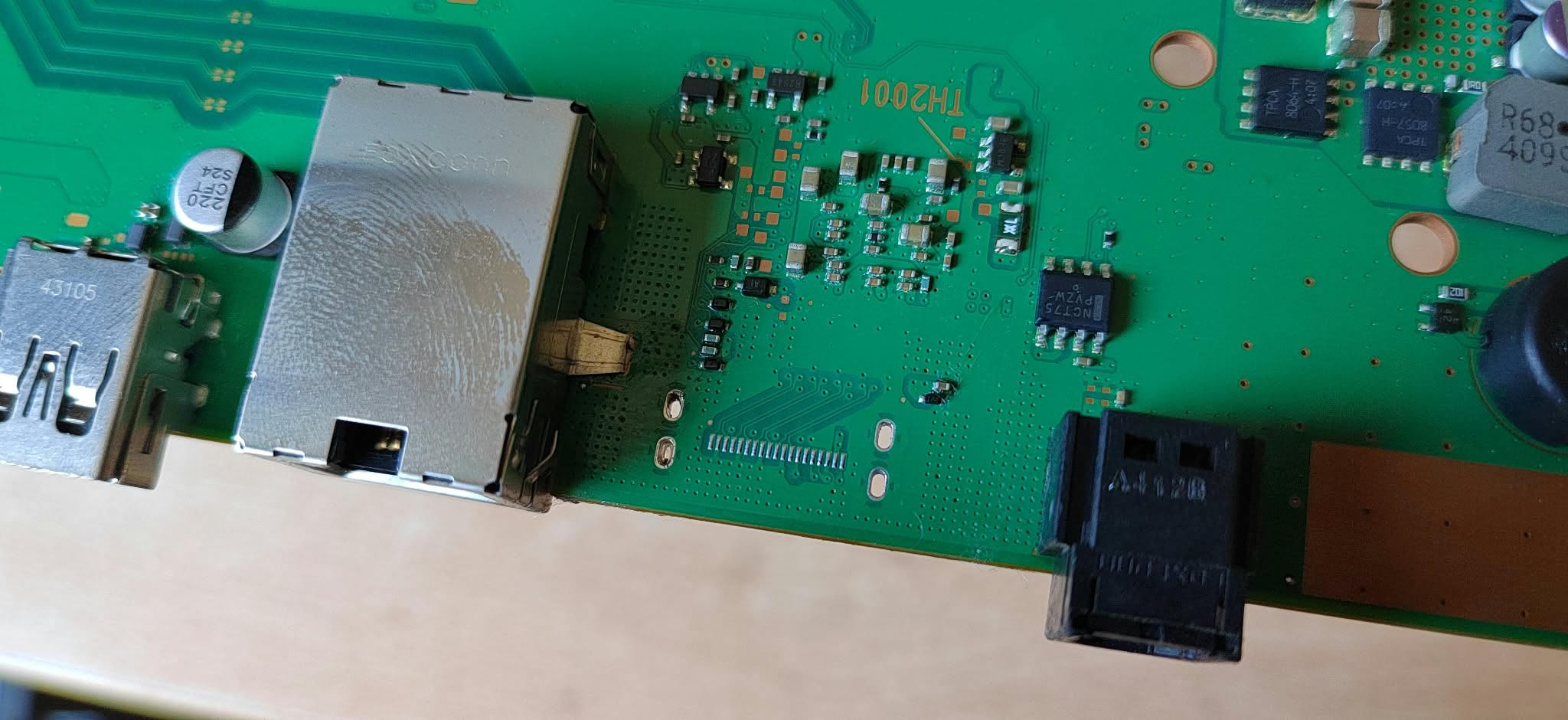

A sérült HDMI csatlakozót megfelelő hőkezeléssel eltávolítottuk az alaplapról, majd megtisztítottuk és előkészítettük a forrasztási felületet az új aljzat beépítéséhez.

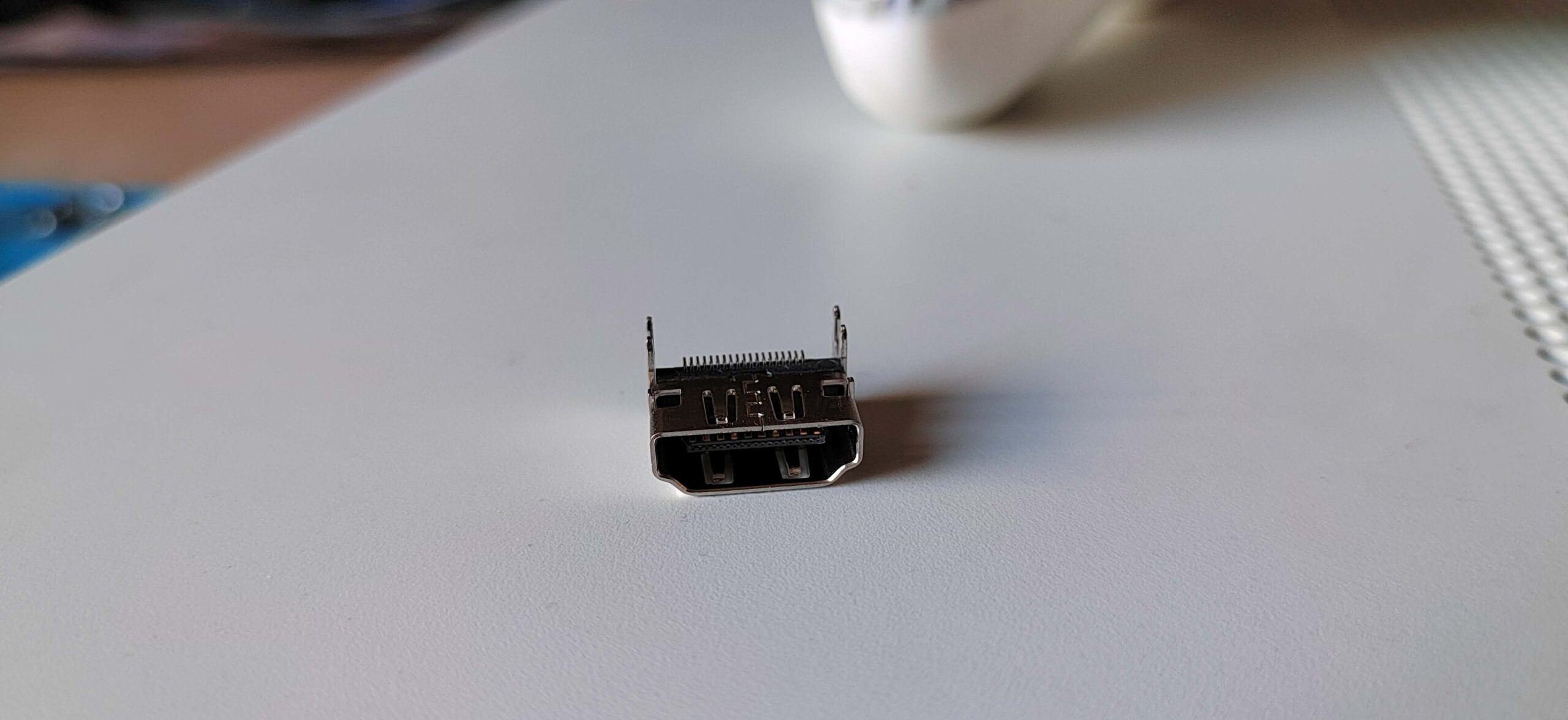

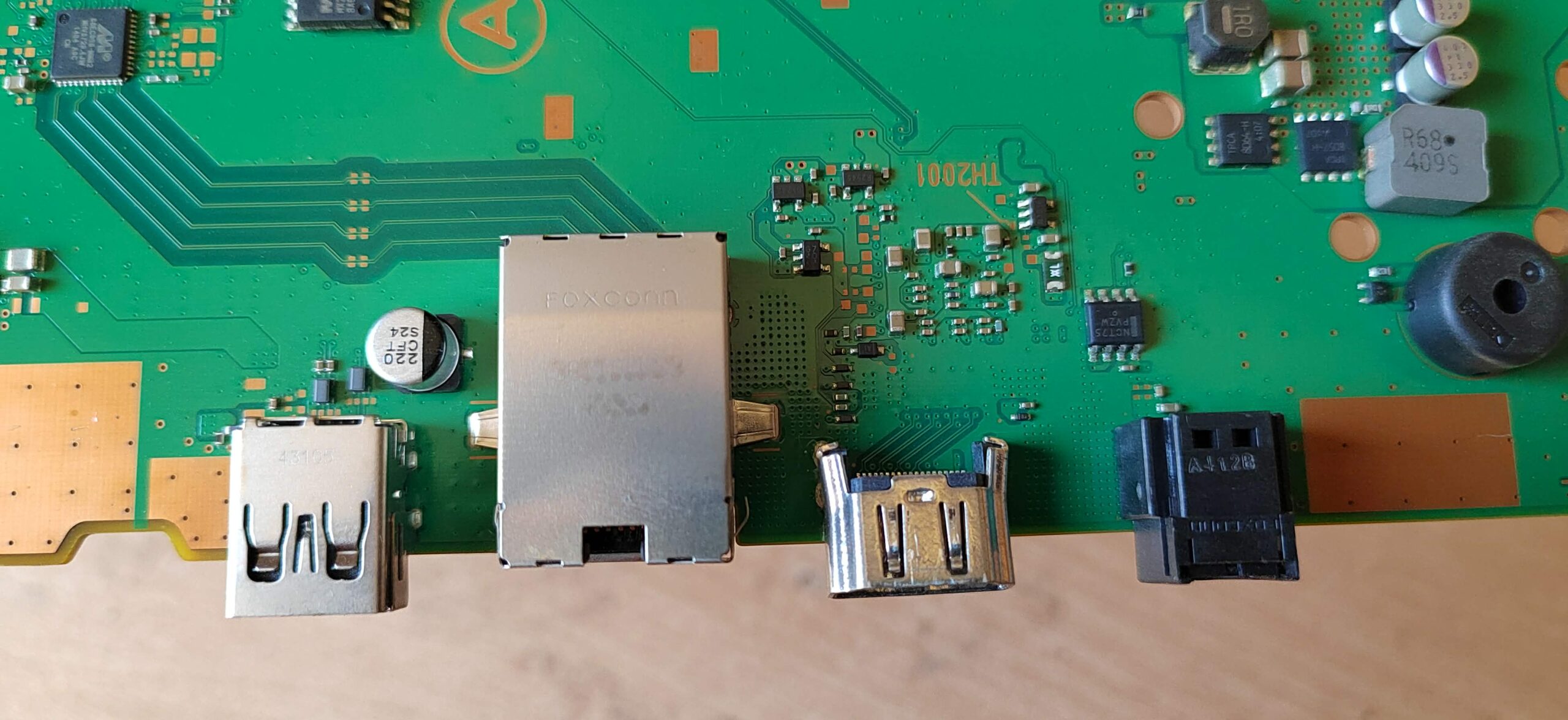

Az új HDMI csatlakozó pontos pozicionálása után beforrasztottuk az érintkezőket és a mechanikai rögzítési pontokat. A forrasztások ellenőrzését követően a konzolt összeszereltük, majd HDMI-kapcsolaton keresztül teszteltük a képkimenetet.

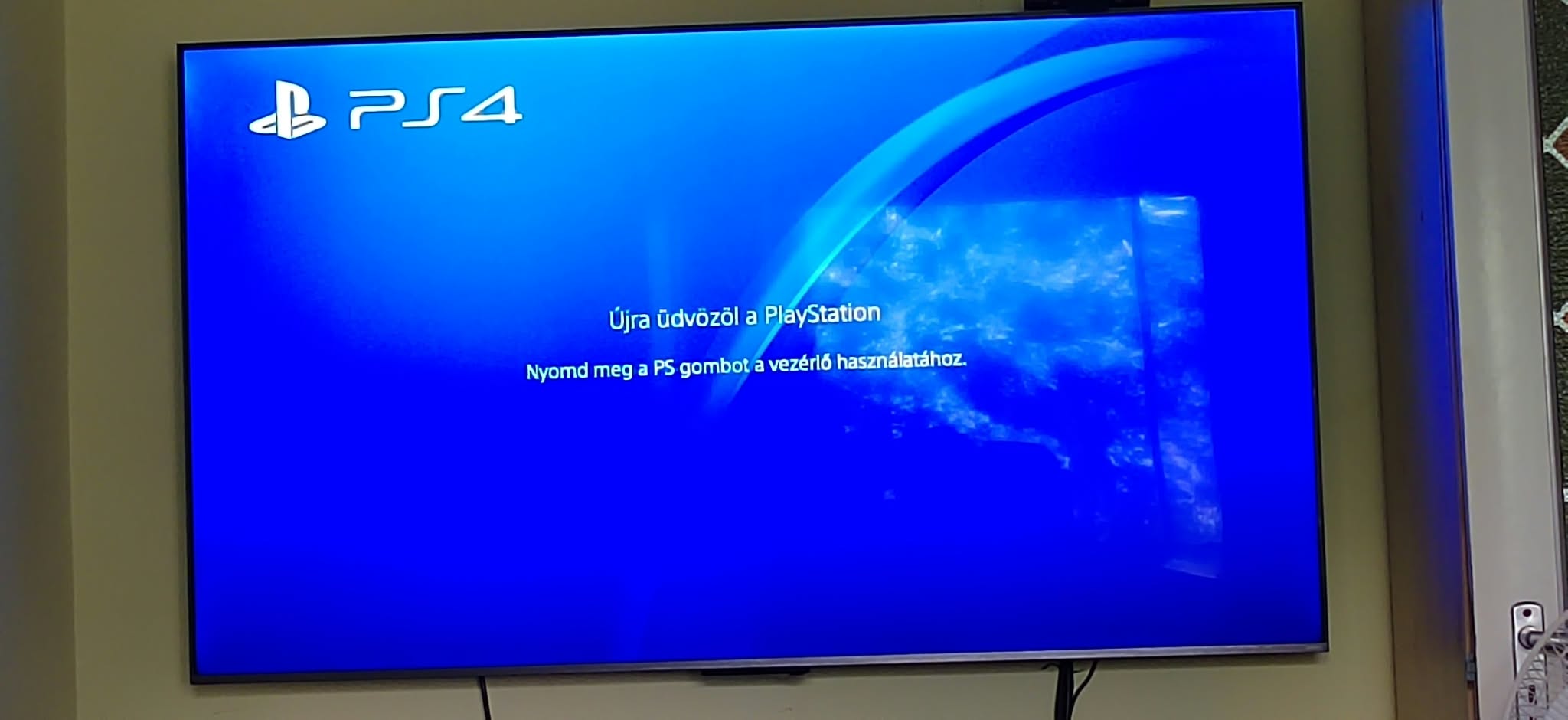

A HDMI csatlakozó cseréje után a PS4 ismét megfelelő és stabil képet adott. A kábel csatlakozása helyreállt, a korábban tapasztalt kapcsolatkimaradás megszűnt, így a konzol képkimenete ismét megfelelően használhatóvá vált.
Mitől sérülhet meg egy PS4 HDMI csatlakozó?
A HDMI aljzat mechanikai sérülése gyakran nem elektronikai meghibásodás következménye. A csatlakoztatott kábel oldalirányú megfeszítése, a konzol mozgatása bedugott kábellel vagy a csatlakozó erőltetése egyaránt deformálhatja az aljzatot és annak apró belső érintkezőit.
Komolyabb sérülésnél nem feltétlenül csak maga a HDMI aljzat károsodik. A mechanikai terhelés az alaplapi forrasztási pontokat vagy vezetősávokat is felszakíthatja, ami már összetettebb alaplapi helyreállítást igényelhet.
Ha a HDMI-kábel lötyög a csatlakozóban, csak bizonyos pozícióban jelenik meg kép, vagy mozgatásra megszakad a kapcsolat, érdemes kerülni a csatlakozó további erőltetését. Egy még ép alaplapi forrasztási felület mellett a HDMI aljzat cseréje lényegesen egyszerűbb javítás, mint a leszakadt vezetősávok helyreállítása.
