Nintendo Switch Joycon leszakadt R gomb javítása
Ennél a Nintendo Switch Joy-Connál az R gomb teljesen működésképtelenné vált. A szétszerelés során kiderült, hogy nem egyszerű kapcsolóhibáról van szó: az R gomb mikrokapcsolója leszakadt az alaplapról, és a sérülés az egyik forrasztási pontot, valamint a hozzá tartozó vezetősávot is érintette. A javításhoz ezért az alaplapi kapcsolat helyreállítására is szükség volt.
Hibajelenség
Az R gomb megnyomására a Joy-Con egyáltalán nem reagált. Mivel az ilyen hibát okozhatja maga a kapcsoló, mechanikai sérülés vagy alaplapi probléma is, a pontos ok megállapításához szükség volt a kontroller szétszerelésére és a gomb környezetének átvizsgálására.
Szétszerelés és állapotfelmérés

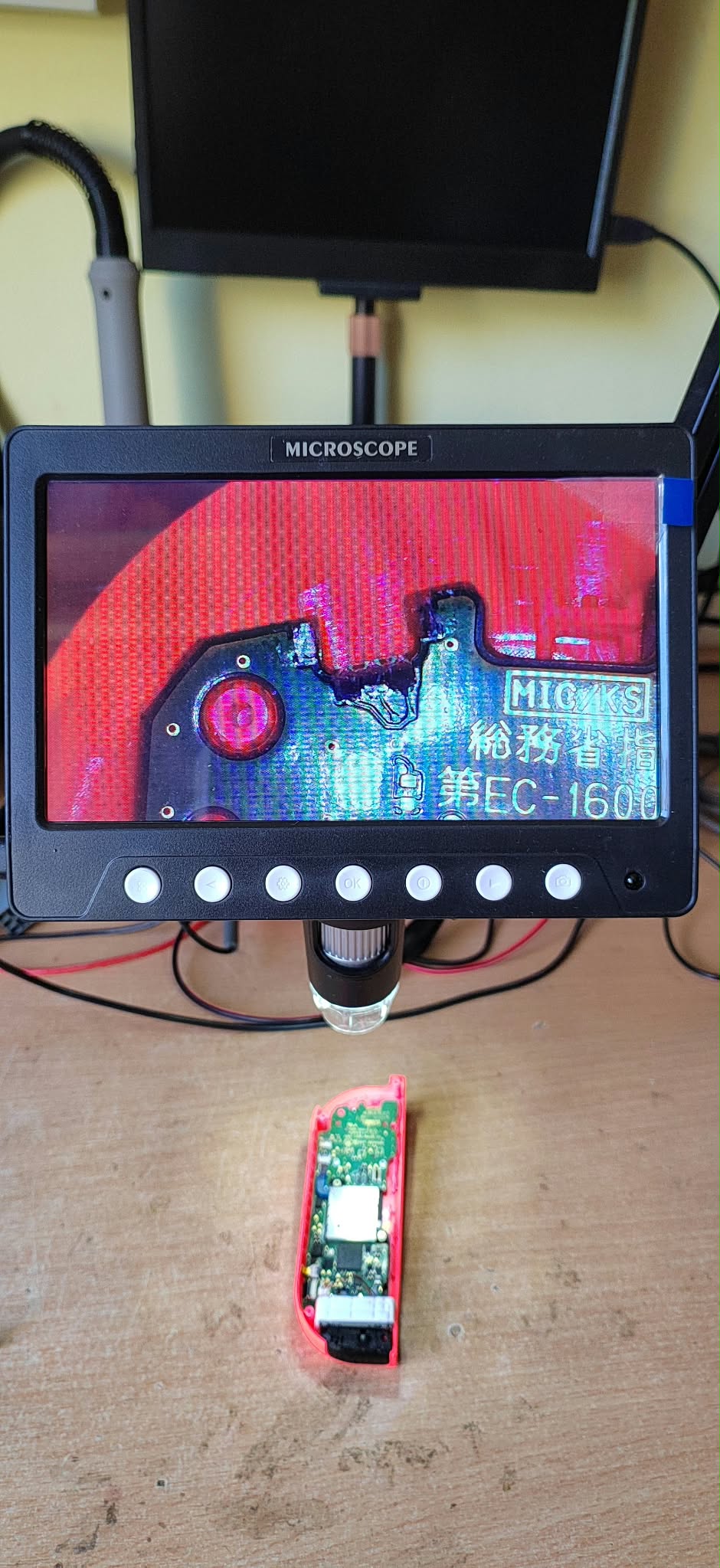

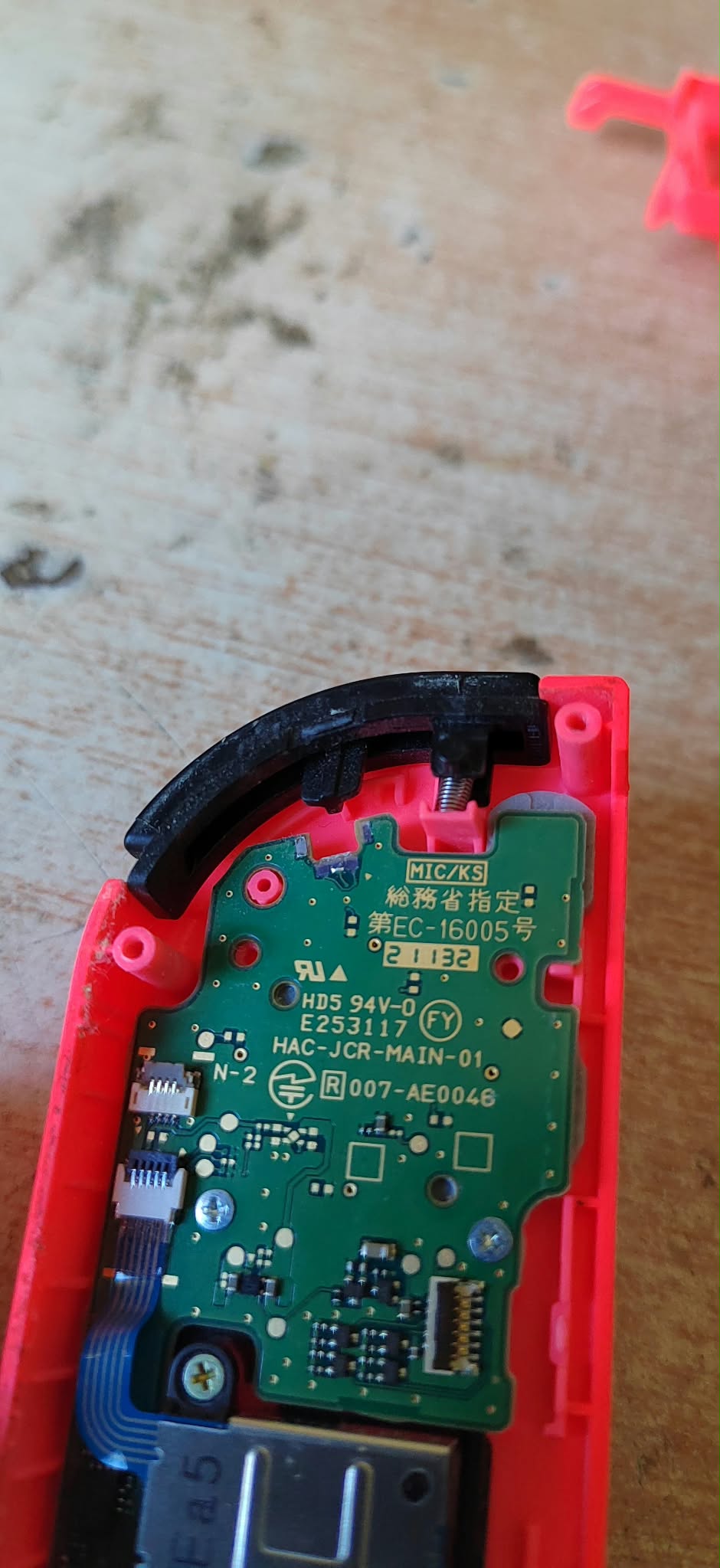

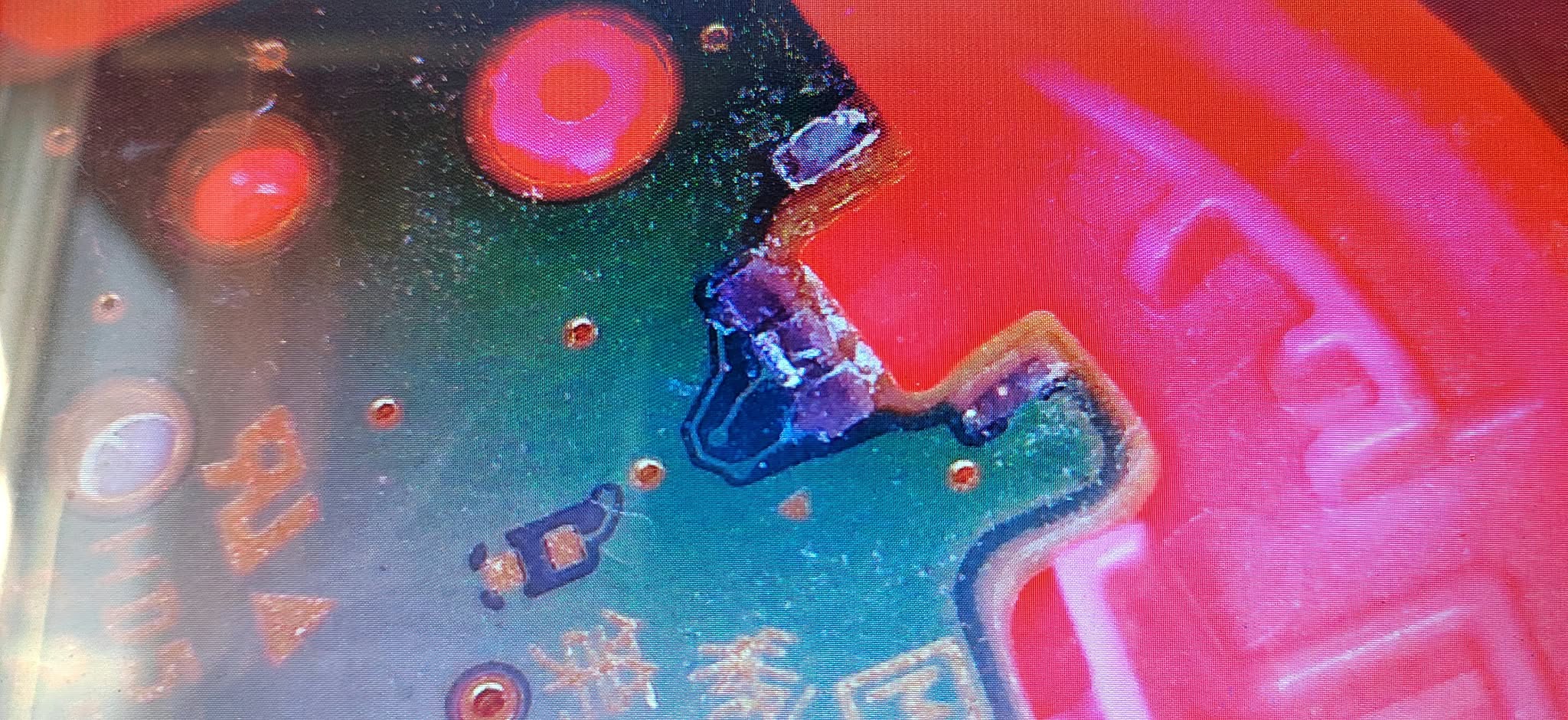

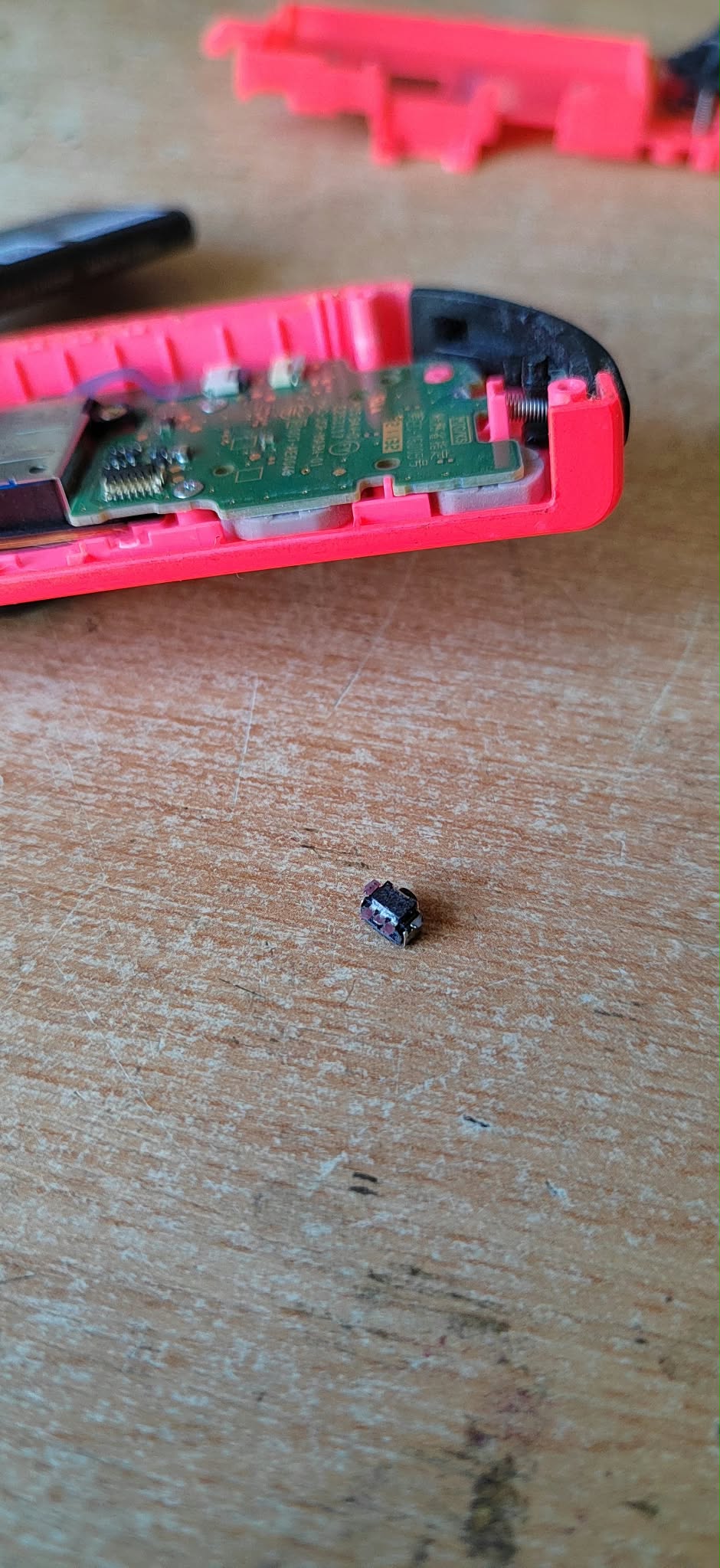

A Joy-Con megbontása után azonnal láthatóvá vált a hiba forrása. Az R gombhoz tartozó mikrokapcsoló leszakadt az alaplapról, a sérülés pedig nemcsak az alkatrészt érintette: az egyik forrasztási pont és a hozzá kapcsolódó alaplapi vezetősáv is megsérült.
Ebben az állapotban a kapcsoló egyszerű visszaforrasztása nem jelentett volna megfelelő megoldást, mivel először a megszakadt elektromos kapcsolatot kellett helyreállítani.
A javítás folyamata

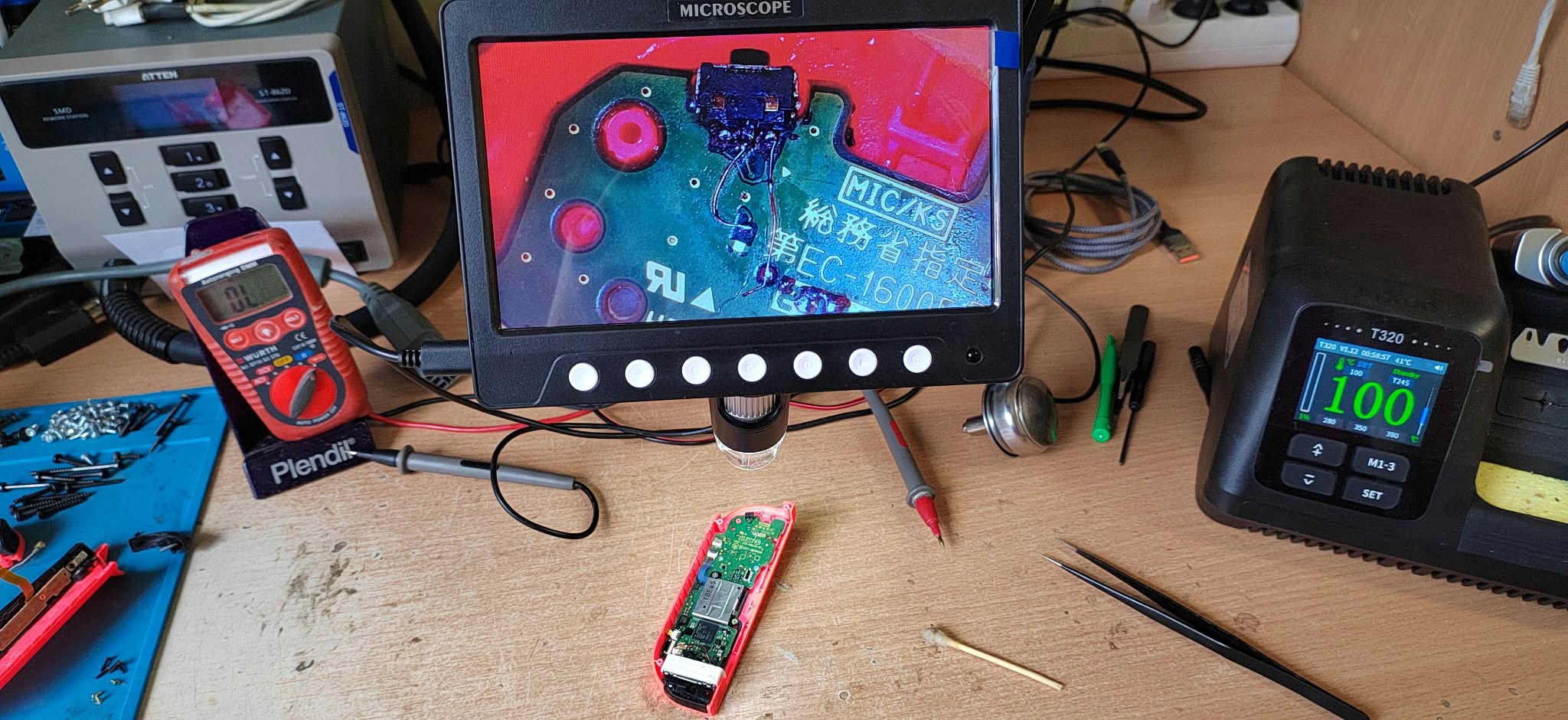

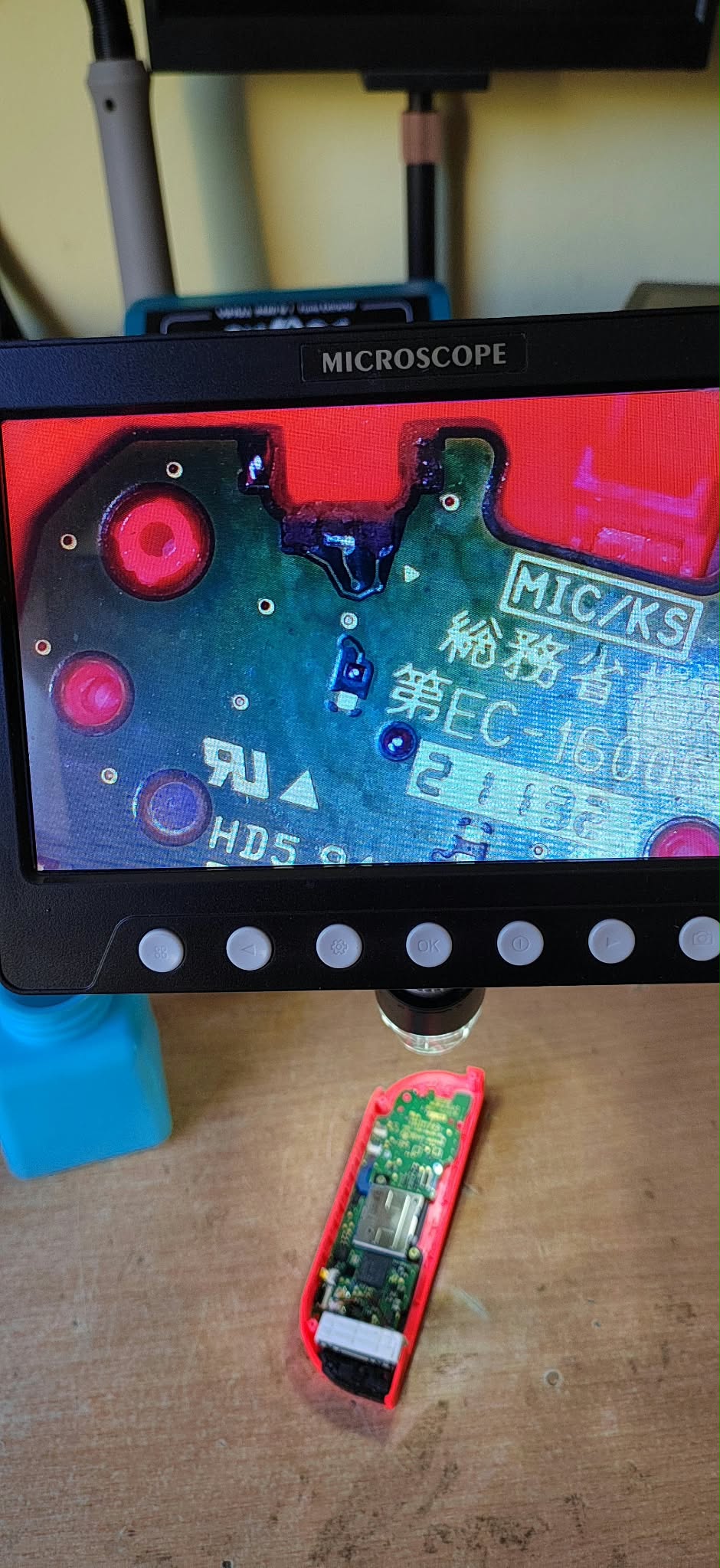

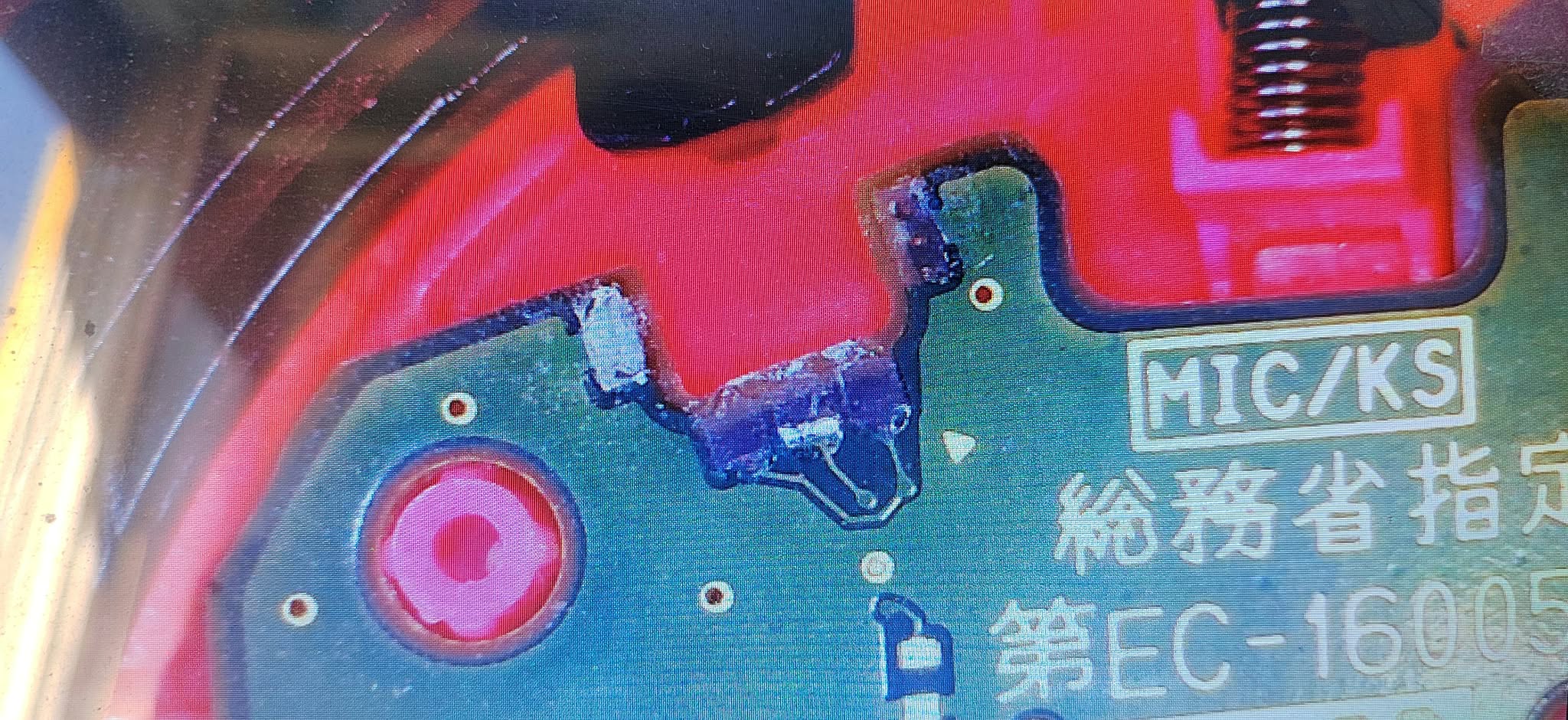

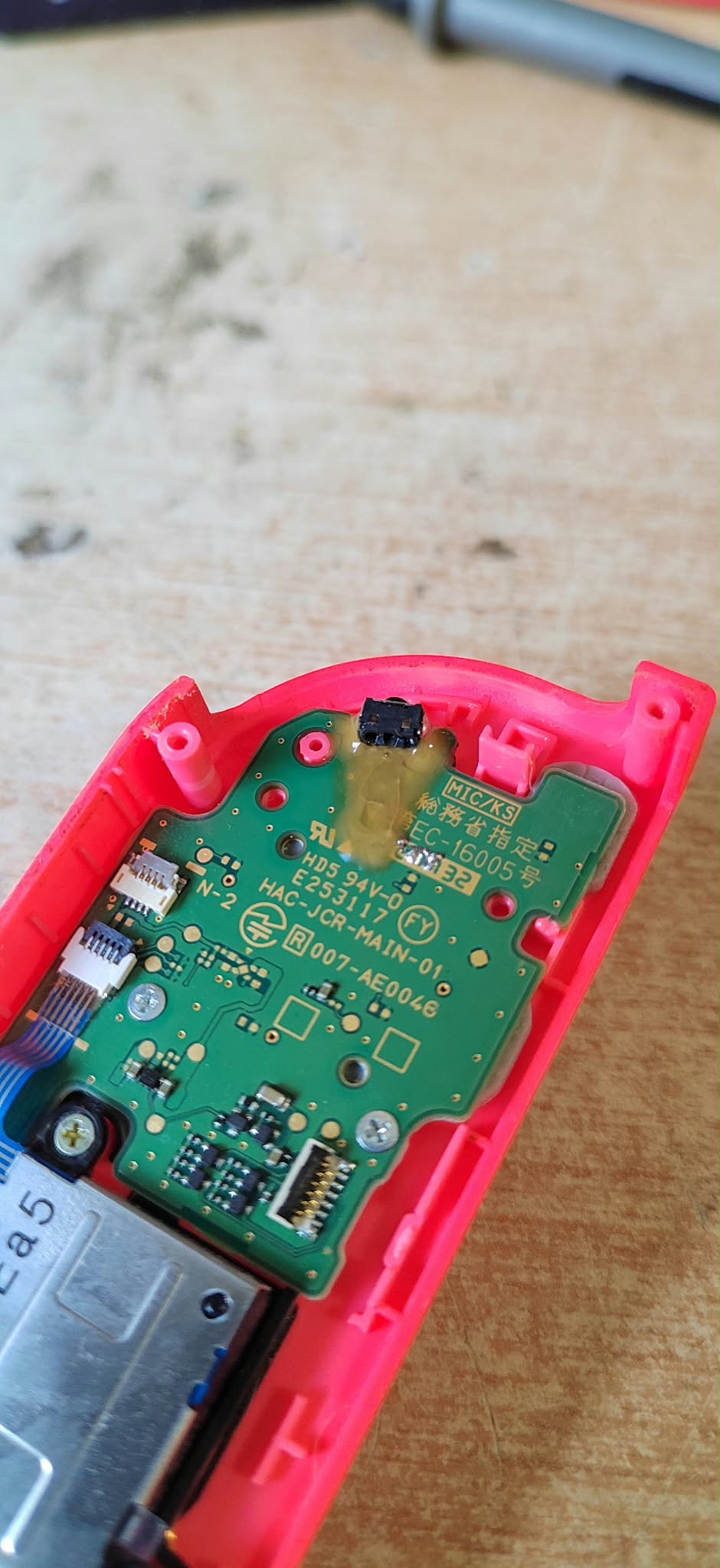

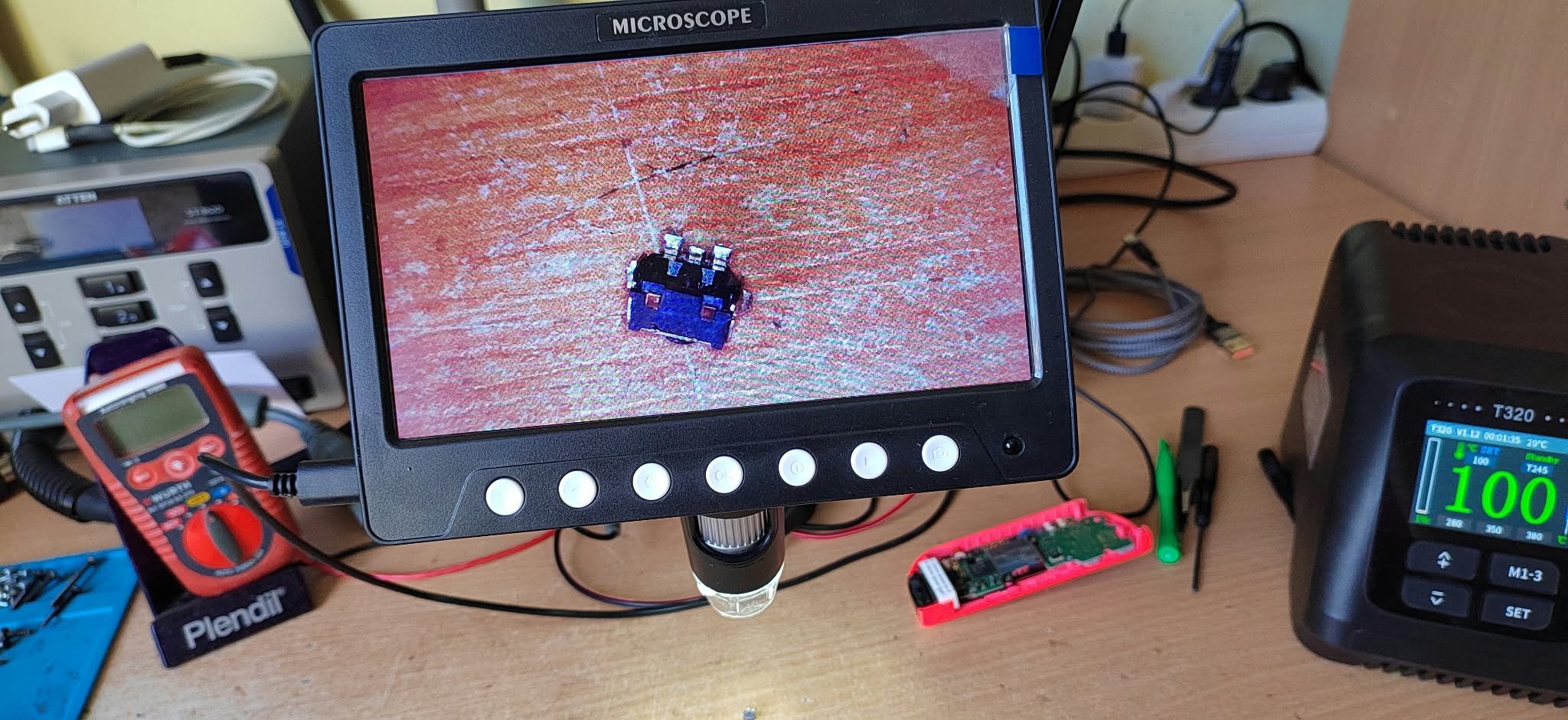

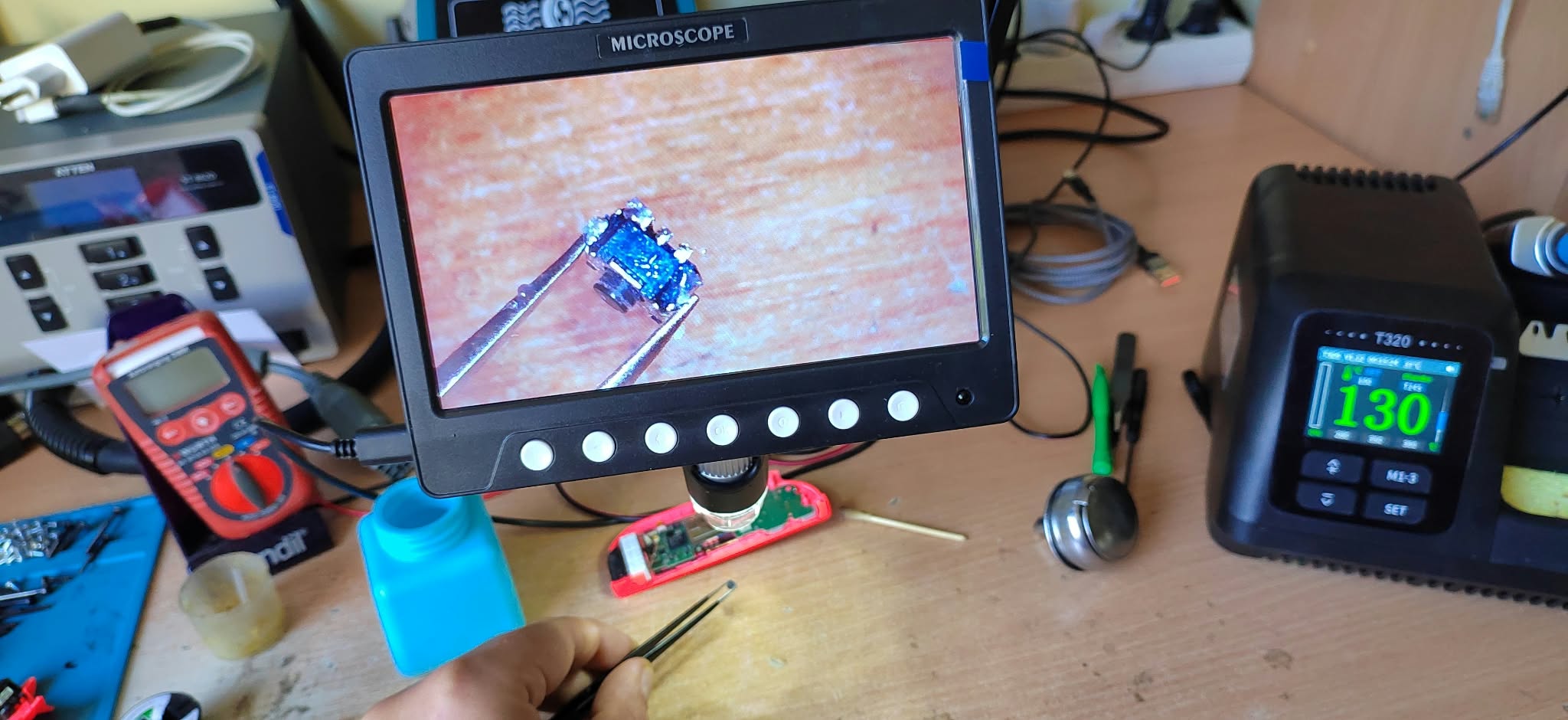

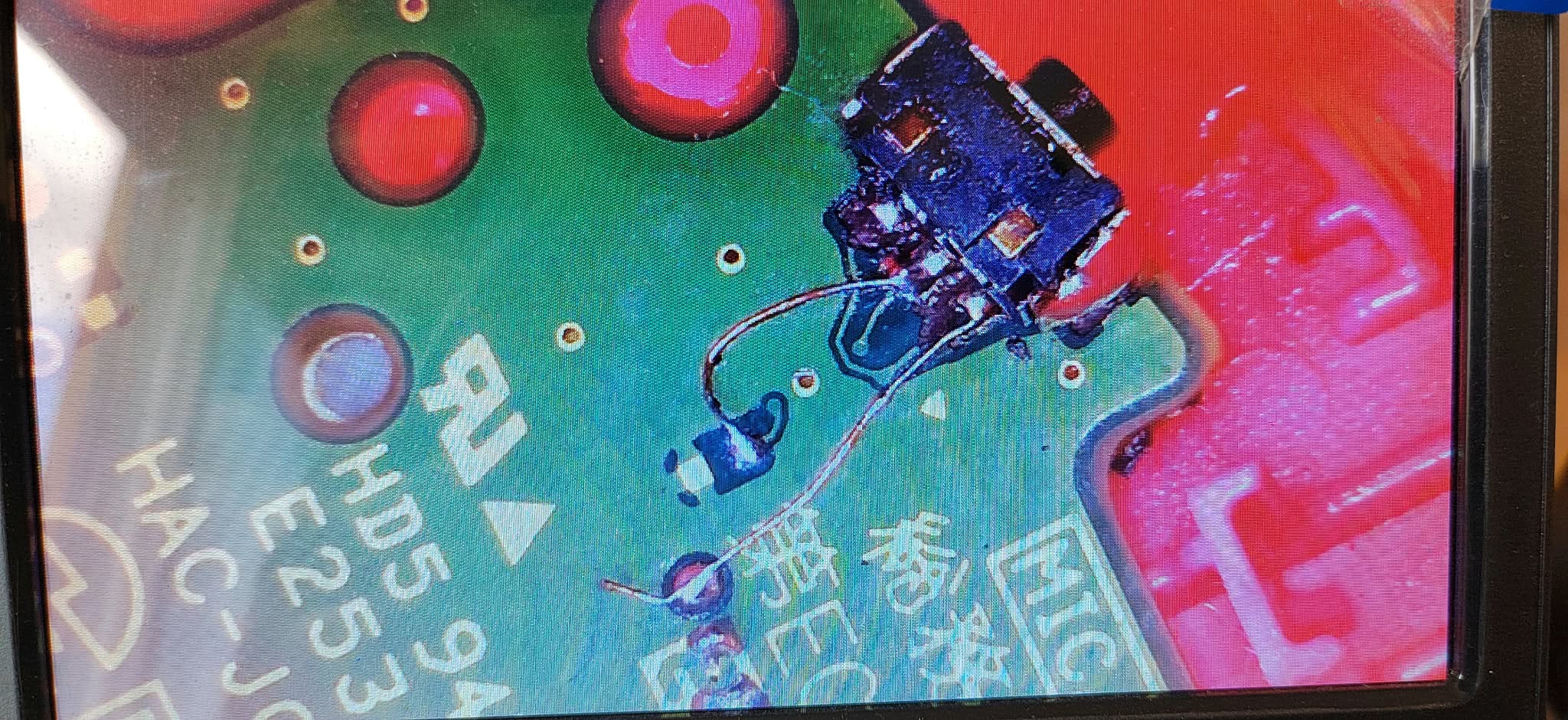

A sérült terület megtisztítása után szabaddá tettük a vezetősáv még ép részét, majd helyreállítottuk a megszakadt elektromos kapcsolatot. Ezt követően az R gomb kapcsolója ismét megfelelően rögzítésre és beforrasztásra került.

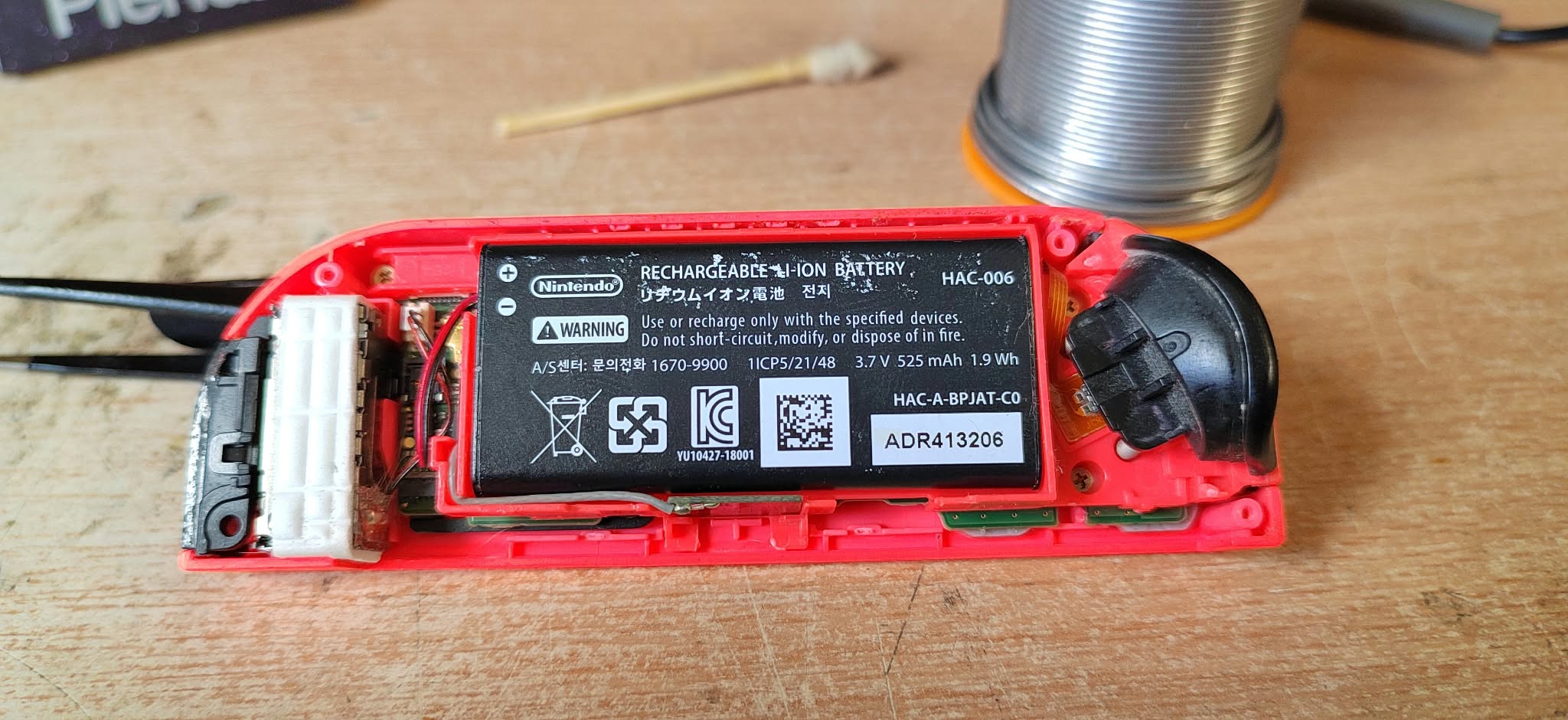

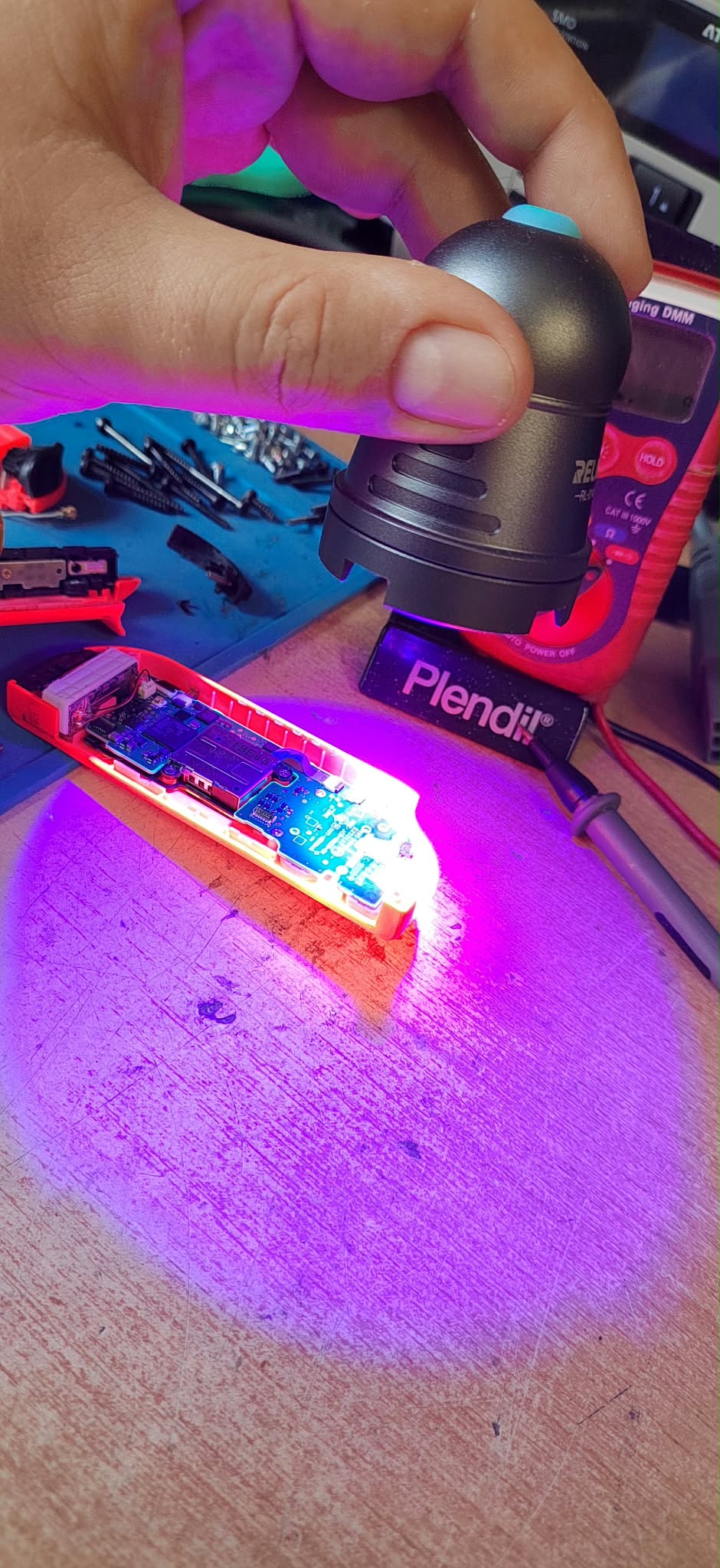

A javított terület megerősítése után ellenőriztük a kialakított kapcsolatot, majd a Joy-Con összeszerelését követően az R gomb működését is leteszteltük.

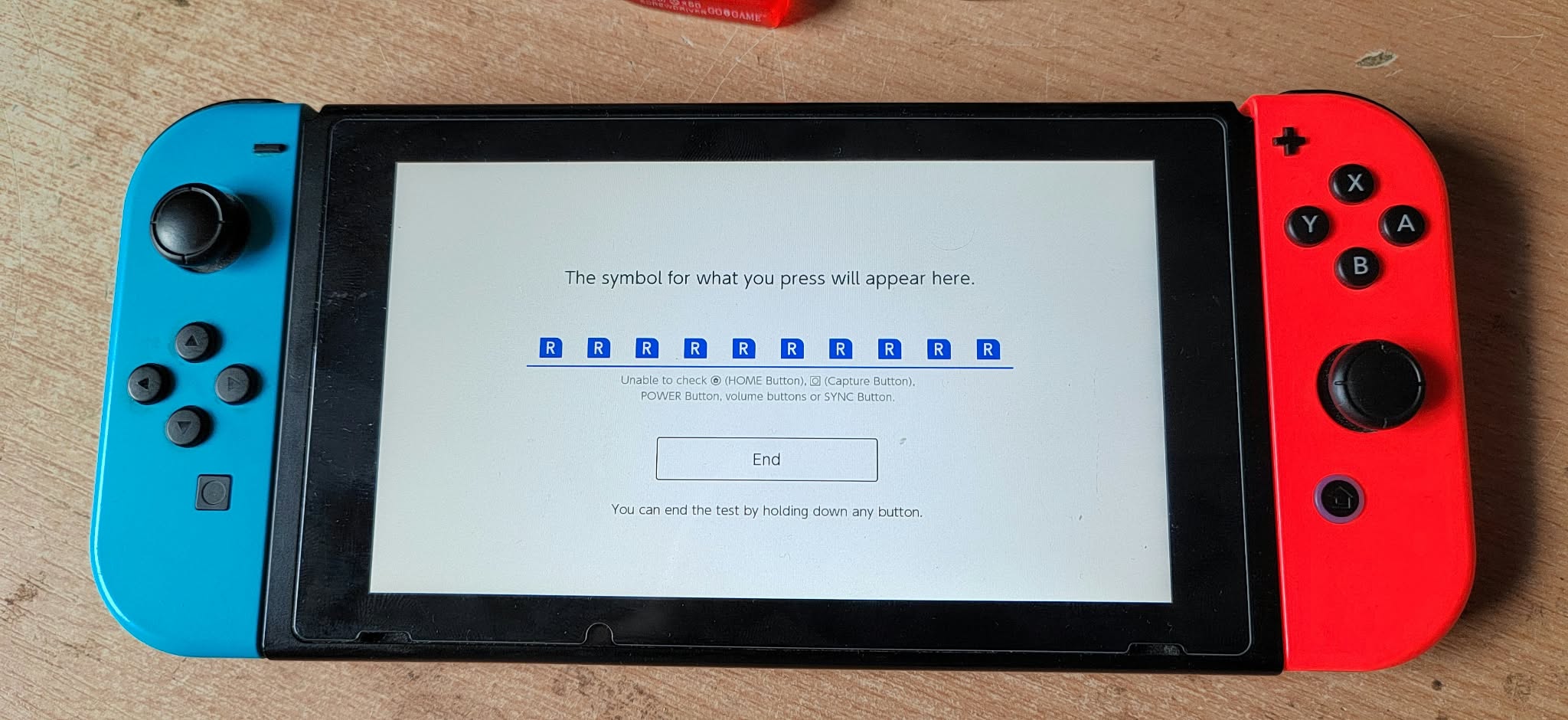

Az alaplapi kapcsolat helyreállításával és a kapcsoló megfelelő rögzítésével az R gomb ismét működőképessé vált. Az összeszerelést követő teszt során a Joy-Con megfelelően érzékelte a gombnyomásokat, így a kontroller ismét teljes értékűen használható lett.
Miért nem elég ilyenkor egyszerűen visszaforrasztani a gombot?
Egy leszakadt kapcsoló esetén nemcsak maga az alkatrész sérülhet. Ha a kapcsolóval együtt az alaplapi forrasztási pont vagy vezetősáv is felszakad, megszűnhet az elektromos kapcsolat az áramkör többi része felé. Ilyenkor hiába kerülne vissza a helyére a kapcsoló, a gomb továbbra sem működne megfelelően.
Az ilyen javításoknál ezért először a sérült alaplapi kapcsolatot kell feltárni és helyreállítani, majd gondoskodni kell a kapcsoló megfelelő rögzítéséről is. A kis méretű alkatrészek és vezetősávok miatt az ilyen beavatkozás precíziós forrasztást igényel.
