Xbox One S HDMI csatlakozó csere – nincs kép hiba javítása
Ebben a javítási munkában egy Xbox One S konzol érkezett hozzám azzal a hibával, hogy a készülék bekapcsolt, azonban a televízió nem jelenített meg képet. A hiba oka a sérült HDMI csatlakozó volt, amely már nem biztosított megfelelő kapcsolatot a konzol és a kijelző között.
A javítás során a hibás HDMI port eltávolítása, a forrasztási felület megtisztítása, majd egy új HDMI csatlakozó beépítése történt meg. A javítás után a konzol ismét hibátlanul adott képet és hangot
A hiba
A HDMI csatlakozó az egyik leggyakrabban sérülő alkatrész a modern játékkonzoloknál. A gyakori kábelcsatlakoztatás, a kábel feszítése vagy egy véletlen ütés könnyen károsíthatja a csatlakozó belső érintkezőit.
A leggyakoribb tünetek:
✓ A konzol bekapcsol, de nincs kép
✓ A televízió „Nincs jel” üzenetet jelenít meg
✓ Időnként megszakadó kép
✓ Villódzó vagy széteső kép
✓ A HDMI kábel lötyög a csatlakozóban
✓ Sérült vagy elgörbült érintkezők a HDMI portban
Szétszerelés és állapotfelmérés
A javítás első lépéseként a konzol teljes szétszerelése történt meg, hogy hozzáférhetővé váljon az alaplap és a HDMI csatlakozó.
Az állapotfelmérés során megállapítható volt, hogy a HDMI port belső érintkezői megsérültek, ezért a csatlakozó már nem tudott megfelelő kapcsolatot biztosítani a televízió felé.
Az alaplap egyéb részei sérülésmentes állapotban voltak, így a hiba kizárólag a HDMI csatlakozóra korlátozódott.
A javítás folyamata
A sérült HDMI csatlakozó eltávolítása professzionális forrasztó- és hőlégállomás segítségével történt.
A port eltávolítása után a forrasztási felület teljes tisztítása következett. Az eredeti forrasztóanyag eltávolítása után az érintkezési pontok ellenőrzése is megtörtént annak érdekében, hogy az új csatlakozó megfelelően illeszkedjen.
Ezt követően beépítésre került az új HDMI csatlakozó, majd minden forrasztási pont mikroszkópos ellenőrzése megtörtént.
A javítás végén a konzol összeszerelése és működési tesztje következett.
Elvégzett munkák
✓ Konzol szétszerelése
✓ Sérült HDMI csatlakozó eltávolítása
✓ Forrasztási felület tisztítása

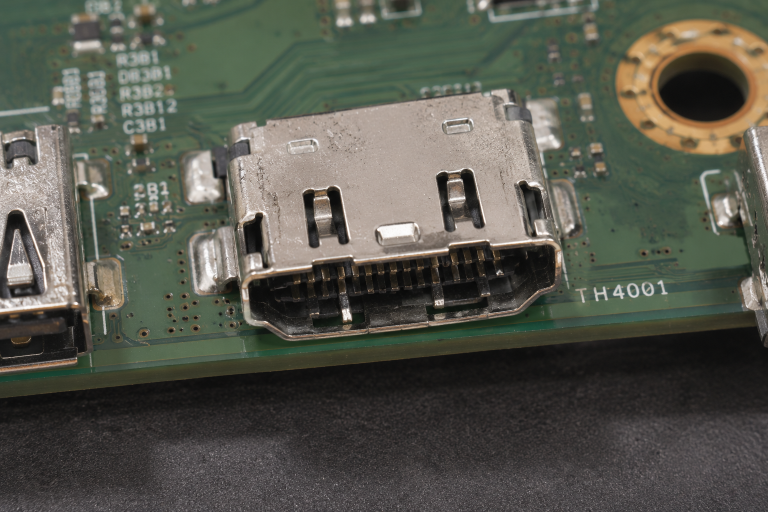

✓ Új HDMI csatlakozó beépítése
✓ Forrasztások ellenőrzése
✓ Konzol összeszerelése
✓ Kép- és hangteszt
✓ Funkcióellenőrzés
Végeredmény
A javítás után a konzol ismét megfelelően kommunikál a televízióval. A kép és a hang stabilan megjelenik, a HDMI csatlakozás hibamentesen működik.
Az új HDMI portnak köszönhetően a konzol ismét teljes értékűen használható, a „nincs kép” hibajelenség megszűnt.
