Xbox One S – Nem ad képet a konzol – HDMI IC csere
Ennek az Xbox One S konzolnak az volt a hibája, hogy bekapcsolt, azonban a televízió nem jelzett képet. A HDMI csatlakozó külső sérülésre utaló jelet nem mutatott, ezért a hiba pontos okának meghatározásához további diagnosztika vált szükségessé.
A műszeres vizsgálat során megállapítható volt, hogy a problémát a HDMI jel feldolgozásáért felelős Retimer IC meghibásodása okozta.
A hibajelenség
Az Xbox One S bekapcsolt, a ventilátor megfelelően működött, azonban a televízió továbbra is „Nincs jel” üzenetet jelenített meg.
A HDMI csatlakozó első ránézésre sérülésmentes volt, ezért a gyakori HDMI port hibák kizárása után az alaplapi HDMI áramkör vizsgálata következett.

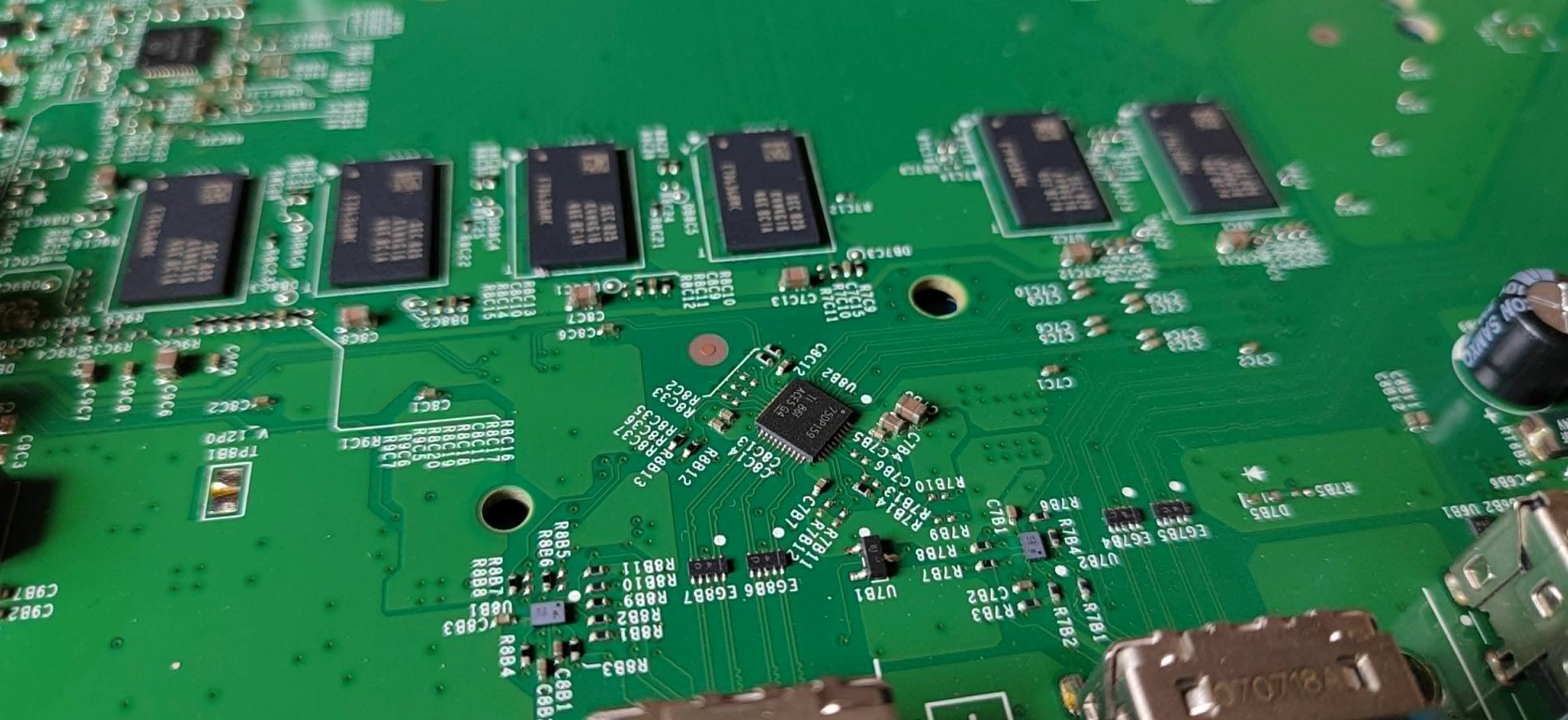

A diagnosztika során a HDMI jel útvonalában található Retimer IC meghibásodása került beazonosításra.
Szétszerelés és állapotfelmérés
A készülék teljes szétszerelését követően hozzáférhetővé vált az alaplap és a HDMI áramkör.
A vizsgálat során:
✓ HDMI csatlakozó ellenőrzése
✓ Forrasztási pontok vizsgálata
✓ HDMI áramkör ellenőrzése
✓ Retimer IC állapotának vizsgálata
✓ Alaplapi sérülések kizárása
A mérések alapján a hiba forrása a Retimer IC volt.
A javítás folyamata

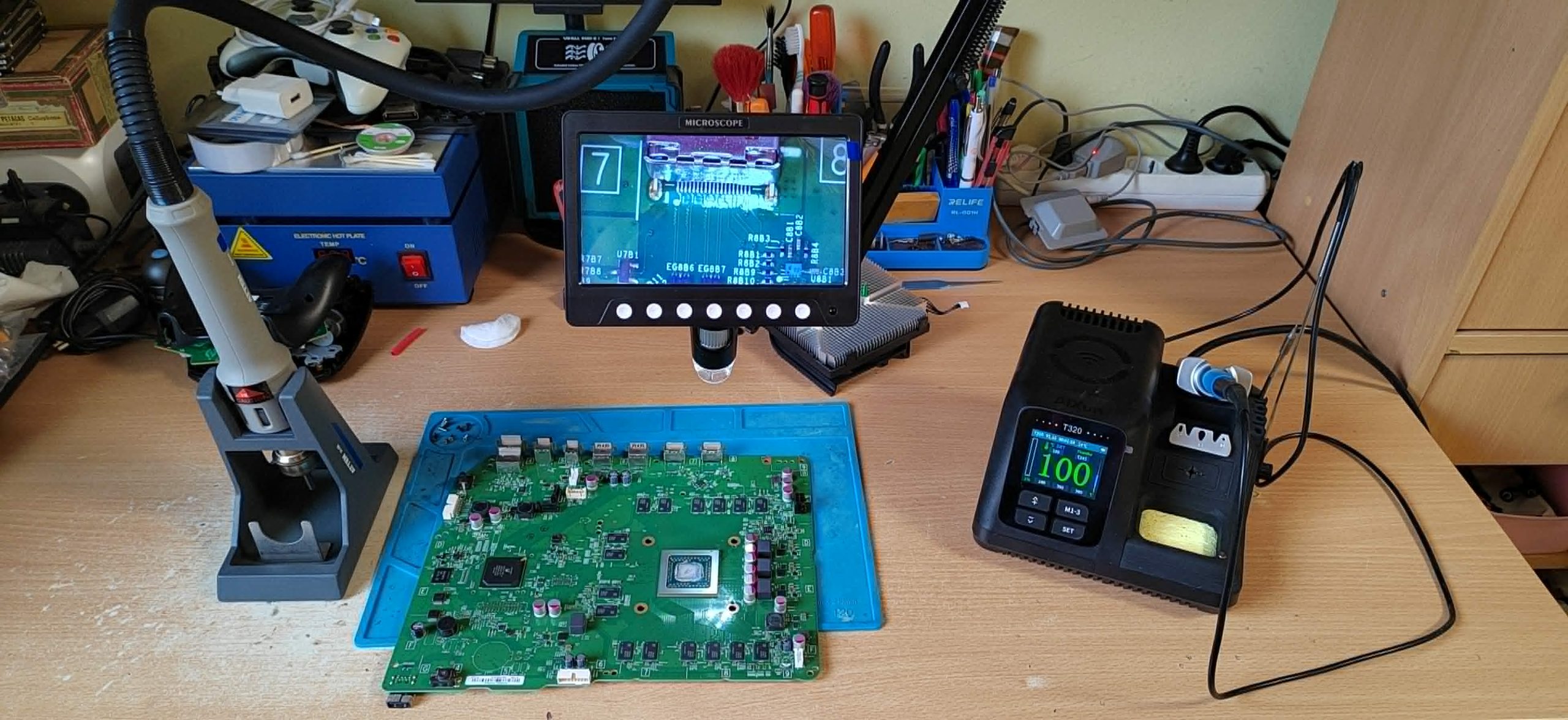

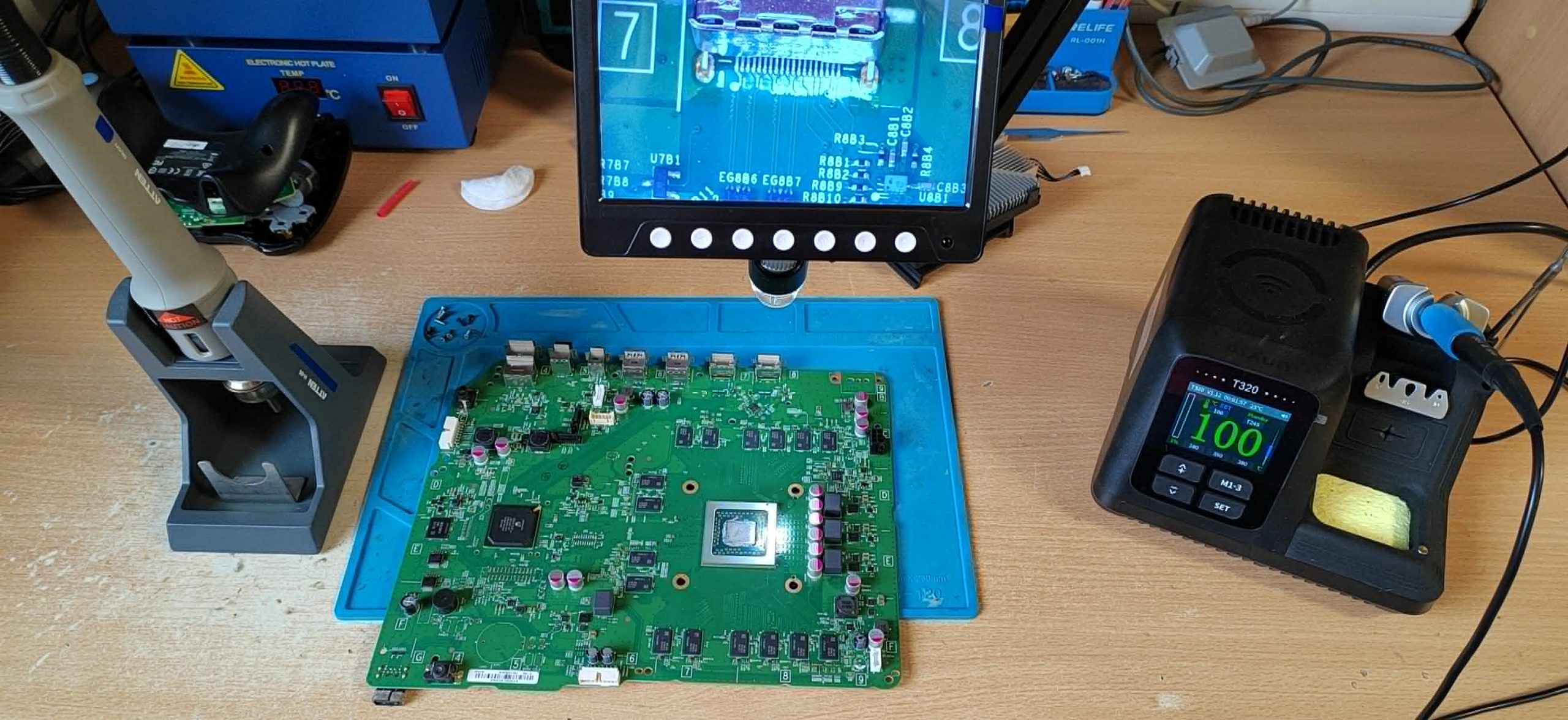

A hibás Retimer IC eltávolításához precíziós forrasztóállomás és mikroszkópos munkavégzés volt szükséges.
A javítás során:
✓ A hibás Retimer IC eltávolítása
✓ Forrasztási felületek tisztítása
✓ Padek ellenőrzése
✓ Új Retimer IC beültetése
✓ Mikroszkópos ellenőrzés
✓ HDMI áramkör tesztelése
A beültetés után az alaplap további ellenőrzése és összeszerelése következett.
Elvégzett munkák
✓ Hibafeltárás és diagnosztika
✓ Retimer IC csere
✓ Forrasztási felületek tisztítása
✓ Mikroszkópos ellenőrzés
✓ HDMI kimenet tesztelése
✓ Konzol összeszerelése
✓ Működési teszt
Az Xbox One S HDMI hibáit nem minden esetben a HDMI csatlakozó sérülése okozza. Bizonyos esetekben a háttérben a HDMI jel feldolgozásáért felelős Retimer IC meghibásodása áll.
A pontos diagnosztika segítségével a hiba sikeresen beazonosítható és javítható, így a konzol ismét teljes értékűen használhatóvá válik.
